光電耦合器是一種把紅外線發射器和紅外光接收器件以及信號處理電路等封裝在同一管座內的器件。輸入部分為紅外發射二極管，輸出部分為光敏二極管、光敏三極管或集成電路。當輸入電信號加到輸入端發光器件LED上，LED發光，光接受器件接收光信號并轉換成電信號，然后將電信號直接輸出，或者將電信號放大處理成標準數字電平輸出，這樣就實現了“光-電-光”的轉換及傳輸，光是傳輸?shù)拿浇?，因而輸入端與輸出端在電氣上是絕緣的，也稱為電隔離。因其具有體積小、壽命長、抗干擾能力強、輸入與輸出之間絕緣、單向傳輸信號等優點，因此在數字電路上獲得廣泛應用。

光電耦合器因?yàn)槠洫?dú)特的結構特點，因此在實際使用過程中，具有以下明顯的優點：

• 能夠有效抑制接地回路的噪聲，消除地干擾，使現場信號與主控制端在電氣上完全隔離，避免了主控制系統受到意外損壞。

• 可以在不同電位和不同阻抗之間傳輸信號，且對信號具有放大和整形等功能，使得實際電路設計大為簡單。

• 開關速度快，高速光耦器的響應速度達到ns數量級，極大地拓展了光電耦合器在數字信號處理中的應用。

• 體積小，器件多采用雙列直插封裝，具有單通道、多通道以及多達八通道等多種結構，使

用十分方便。

• 可替代變壓器隔離，不會因觸點跳動而產生尖銳噪聲，且抗震動和抗沖擊能力強。

• 高線性型光電耦合器除了用于電源監測等，還被用于醫用設備，能有效保護病人的人身安全。

分類

由于光電耦合器的品種和類型非常多，在光電子數據手冊中，其型號超過上千種，通常按以下方法進行分類：

1. 按光路徑分：可分為外光路光電耦合器和內光路光電耦合器，外光路光電耦合器又分為透過型和反射型光電耦合器。

2. 按輸出形式可分為：
光敏器件輸出型：其中包括光敏二極管輸出型，光敏三極管輸出型，光電池輸出型，光可控硅輸出型等。
NPN三極管輸出型：其中包括交流輸入型、直流輸入型、互補輸出型等。
達林頓三極管輸出型：其中包括交流輸入型，直流輸入型。
邏輯門電路輸出型：其中包括門電路輸出型，施密特觸發輸出型，三態門電路輸出型。
低導通輸出型：輸出低電平毫伏數量級。
光開關輸出型：導通電阻＜10Ω。
功率輸出型：IGBT/MOSFET等輸出。

3. 按封裝形式分：可分為同軸型，雙列直插型，TO封裝型，扁平封裝型，貼片封裝型以及光纖傳輸型。

4. 按傳輸信號分：可分為數字型光電耦合器和線性光電耦合器。

5. 按速度分：可分為低速光電耦合器和高速光電耦合器。

6. 按通道分：可分為單通道，雙通道和多通道光電耦合器。

7. 按隔離特性分：可分為普通隔離光電耦合器（一般光學膠灌封隔離電壓低于5kV，空封低于2kV）和高壓隔離光電耦合器（隔離電壓可到10kV，20kV，30kV等）。

8.按工作電壓分：可分為低電源電壓型光電耦合器（一般電源電壓為5-15V）和高電源電壓型光電耦合器（一般電源電壓大于30V）。

應用
由于光耦種類繁多，結構獨特，優點突出，應用十分廣泛，主要應用在以下場合：
在邏輯電路上的應用
光耦可以構成多種邏輯電路，由于光耦的抗干擾性能和隔離性能比晶體管好，因此，由它構成的邏輯電路更可靠。
作為固體開關應用
在開關電路中，往往要求控制電路和開關之間要有很好的隔離，對于一般的電子開關來說是很難做到的，但用光耦卻很容易實現。
在觸發電路上應用
將光耦用于雙穩態輸出電路，由于可以把發光二極管分別串入兩管發射極回路，可有效地解決輸出與負載隔離的問題。
在脈沖放大電路中的應用
光耦應用于數字電路，可以將脈沖信號進行放大。
在線性電路上的應用
線性光耦應用于線性電路，具有較高的線性度以及優良的電隔離性能。
特殊場合的應用
光耦還可應用于高壓控制，取代變壓器，代替觸點繼電器以及用于A/D電路等多種場合。

光電耦合器選用注意事項詳見技術手冊

光電耦合器介紹

• 公司現有光電耦合器產品GH281系列，GH302系列， CB124A系列和GH8060系列。目前正在開發其它系列的產品。

• 光電耦合器產品特點：

1、全密封裝，內部氣氛控制；

2、輸入輸出間電氣隔離性能好，多位器件亦相互隔離，耐壓高，隔離電阻

3、信號響應速度高，抗干擾性能強，傳輸比大；

4、體積小、重量輕，可靠性高；

5、環境適應性：貯存溫度：-55℃~+150℃，工作溫度：-55℃~+105℃

（一）GH281系列光電耦合器
半導體光電耦合器GH281系列為三極管輸出型單路及多路光電耦合器。

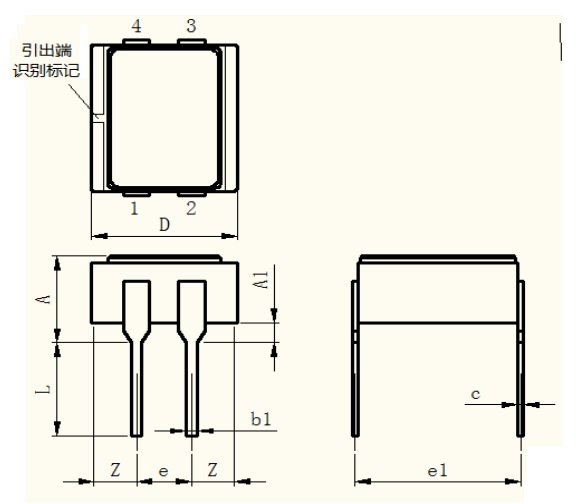

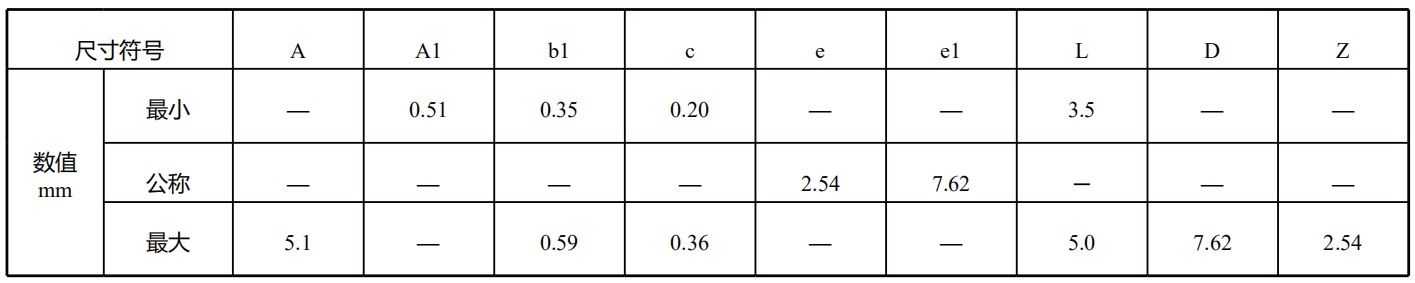

1、封裝形式與外形尺寸 ①GH281-1外形圖
