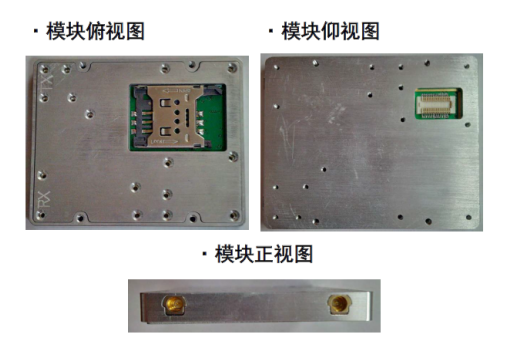

DFXH0112北斗導航通信模塊集成了射頻收發芯片、功放芯片、基帶電路等，可完整實現北斗短報文及有源定位功能。該模塊集成度高、功耗低、非常適應于系統大規模應用的需求。如：車輛導航監控、海洋漁業管理、氣象探測以及單兵手持終端等。
DFXH0112實現了RDSS 的射頻和基帶的兼容設計。可實現短報文通信、定位與授時功能。
產品參數
接口定義
表1 與天線連接的射頻接口
表2 與外設連接接口
可選配件
評估板、天線、上位機軟件、電源適配器、便攜電池。
詳見產品手冊技術資料
接口定義
表1 與天線連接的射頻接口
| 序號 | 名稱 | 功能 | 方向 | 連接器 |
| 1 | RFin | 射頻輸入 | 輸入 | MMCX-KHD1 |
| 2 | RFout | 射頻輸出 | 輸出 |
表2 與外設連接接口
| 序號 | 定義 | 備注 |
| 1、2、3、4、5 | VCC | |
| 7、8、9、10、11、12、13、14、15 | VCCPA | 電源接口 |
| 6、16、17、18、19、20、21、22、26、27、28 | GND | |
| 30 | RX0 | 串口通信接口，默認波特率為115200 |
| 29 | TX0 | |
| 23 | IC_RST | SIM卡接口 |
| 24 | IC_CLK | |
| 25 | IC_DA |
可選配件
評估板、天線、上位機軟件、電源適配器、便攜電池。
